大家好今天來介紹螺紋緊固件螺栓連接畫圖(螺紋緊固件如何畫裝配圖視頻)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

機械制圖中螺紋緊固件常用的畫法是什么?

緊固件的裝配圖畫法： 1、在CAD里面點擊圓按鈕，分別畫三個同心圓。2、下一步點擊多邊形按鈕，確定六邊形并外切于圓。3、這個時候輸入打斷命令，通過圖示位置來進行打斷。4、如果沒問題就點擊旋轉按鈕，將打斷的圓順時針旋轉30度。5、這樣一來會

螺紋緊固件如何畫裝配圖?

繪制螺紋連接件的零件圖和裝配圖時，可按零件的規定標記（即標準件代號） ，從有關標準中查出繪圖所需的尺寸，但為了提高繪圖速度，通常采用比例畫法，即螺紋緊固件的各有關尺寸都取成與螺紋大徑d成一定比例。2、螺紋緊固件 1、首先繪制螺栓的頂部，螺栓的部為六角形，作為正視圖可以看到兩條線。2、需要給螺栓頂部做圓角，現實考慮如果沒有圓角，容易劃傷使用者。3、接著繪制出螺栓的螺桿，長度可根據現實需要設計。4、接著就是繪制螺栓的螺紋，因

螺栓怎么畫

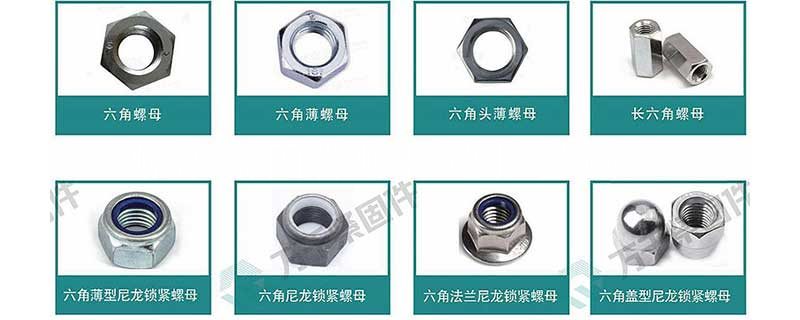

在中心畫一個螺紋徑圓即可。六角螺母畫法步驟：1)畫正六棱柱先畫俯視圖，以2d為直徑畫圖，并作為內接正六邊形，然后畫出正六棱柱的主視圖和左視圖。2)畫雙曲線的投影制造六角螺母時，常做出30°倒角，使六個棱面與圓錐面

螺紋簡化畫法

在裝配圖的剖視圖中，規定螺紋緊固件均按未剖切繪制，并對常見的螺紋緊固件規定了簡化畫法，如六角頭螺栓、六角螺母和墊圈的一組緊固件可按圖中的畫法繪制。各種螺紋的畫法相同時，為了便于區別，還必須在圖形上進行標注。1

螺栓表示圖誰能看懂

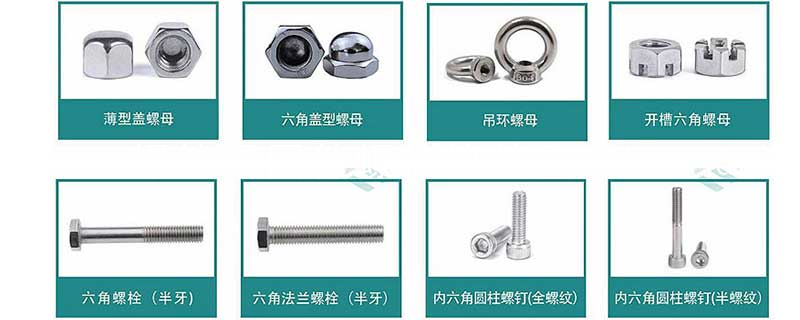

由頭部和螺桿（帶有外螺紋的圓柱體）兩部分組成的一類緊固件，需與螺母配合，用于緊固連接兩個帶有通孔的零件。 這種連接形式稱螺栓連接。如把螺母從螺栓上旋下，又可以使這兩個零件分開，故螺栓連接是屬于可拆卸連接。 1、點擊機械模塊下的”緊固件“中的螺柱：緊固件 2、雙擊類型圖標，彈出“連接件選擇”框，如圖：緊固件列表 3、單擊連接件類型后，點擊“下一步”，彈出“系列參數選擇”框，如圖：參數選擇 4、選擇參數。單擊參數表后，

以上就是小編對于螺紋緊固件螺栓連接畫圖 螺紋緊固件如何畫裝配圖視頻問題和相關問題的解答了，希望對你有用。
